„Eine Teleskopbühne muss geländegägig sein. Auch die Korblast bis 350 kg ist heutzutage ein Muss.“
Bei HAB finden Sie erstklassige und hochwertige Arbeitsbühnen, die sich vom Standard unterscheiden. Wir legen großen Wert auf eine stabile Konstruktion, Wartungsfreundlichkeit, ein kompaktes Design und Power. Durch Qualitätskomponenten wie bspw. moderne Motoren werden Elektrobühnen effizienter und durch die Ausstattung mit einem Rußpartikelfilter sind unsere Dieselgeräte emissionsarm.
Raupenteleskopbühne
| TR 22 JD | Technische Spezifikationen |
|---|---|

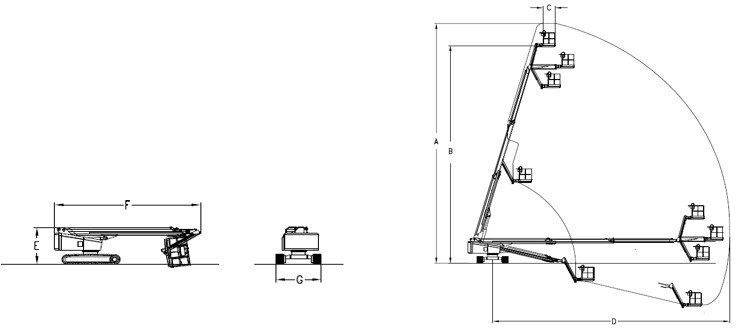

| Arbeitshöhe I Working height (A) | 21.98 m |
| Plattformhöhe I Platform height (B) | 19.98 m |
| Plattform Abmessung I Platform size (C) | 2.00 m x 0.78 m |
| Seitliche Reichweite I Horizontal reach (D) | 19.14 m |
| Radstand I Wheelbase | - |
| Bodenfreiheit I Ground clearance | 350 mm |
| Nennlast I Capacity | 350 kg |
| Plattformschwenkbereich I Platform rotation | +/-80° |
| Korbarm-Schwenkbereich I Vertical jib rotation | 140° |
| Oberwagenüberhang I Tailswing | 735 mm |
| Fahrgeschwindigkeit in km/h (e/a) I Drive speed km/h (e/l)** | 2.6/0.7 |
| Steigfähigkeit I Gradeability | 60% |
| Äußerer Wenderadius I Outer turning radius | - |
| Innerer Wenderadius I Inner turning radius | - |
| Steuerung I Controls | Proportional |
| Antriebsart I Power | D |
| Verbrennungsmotor I Power source | HATZ 43.7 KW |
| Eigengewicht I Weight | 14300 kg |
| Pendelachse I Oscillating axle | - |
| Transporthöhe I Stowed height (E) | 2.30 m |
| Transportlänge I Length (F) | 8.48 m |
| Transportbreite I Width (G) | 2.50 m |
QR-Code anklicken und das Datenblatt als
PDF downloaden
Dieses Modell ist mit einem Rußpartikelfilter ausgstattet und hat eine Korbbelastung von 350 kg
Weitere Informationen über HAB Engineering GmbH finden Sie unter/ Please find further information about HAB Engineering GmbH on www.hab-sales.com. I *Technische Daten und Illustrationen können ohne vorherige Ankündigung oder Verbindlichkeit geändert werden. /All technical features, descriptions and illustration are subject to change without prior notice. I **e = eingefahren / a = ausgefahren I e =elevated / l =lowered. I Kontakt/Contact: info@hab-sales.com
